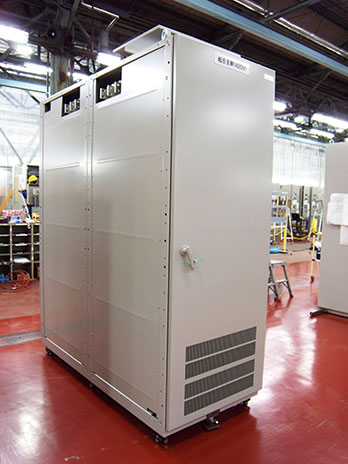

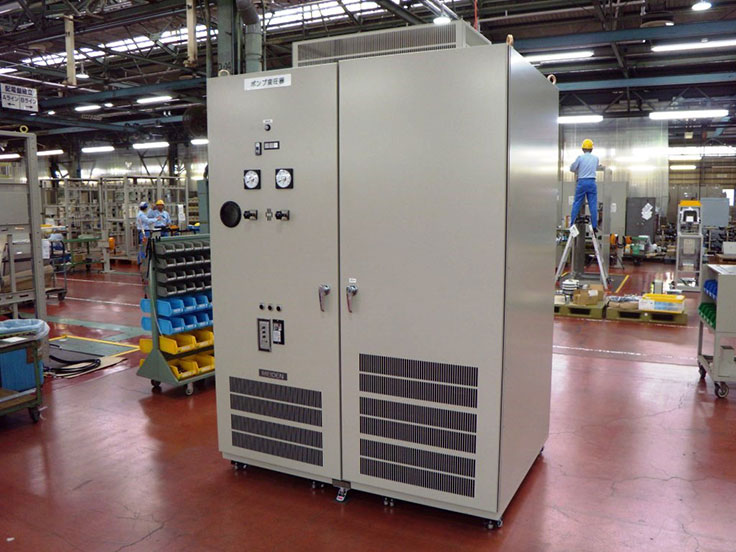

配電盤筐体盤用キャビネット（溶接レスタイプ）

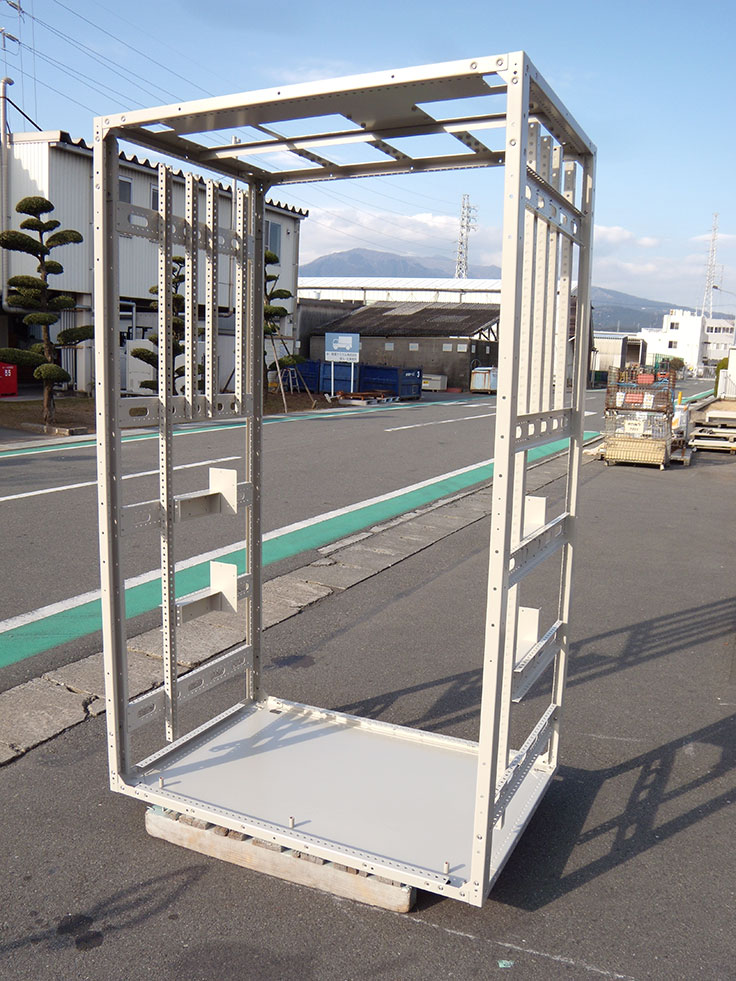

●溶接レス構造で簡単に組立て可能な高強度枠
●部材単位でお客様にご提供可能なため、下記のようなメリットがあります
・お客様にて組立可能 ・コンパクト輸送
・保管場所の省スペース化 ・現地での組立可能
製品特長
- 新型耐震ガセットを用いた溶接レス構造の筐体（特許申請済み）
- 導通タッピングビスを開発し、塗装部材組立後の導通を確保（意匠登録済み）
- 水平震度1.5Gを確保（東北地方太平洋沖地震波）
- 溶接レス化により、お客様による組立てが可能（特殊技能不要）
- 環境対応型：従来枠（1面辺り128カ所）の溶接レス化により、大幅なCO2排出量を低減
- 設計自由度の高い構造
- 各種取付部材は、オプション対応可能
- 前後、左右方向にも複数列盤が可能
用途・ソリューション

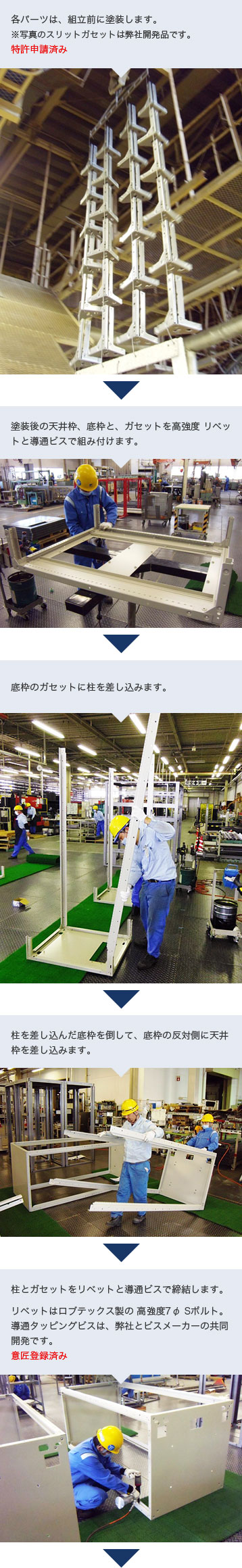

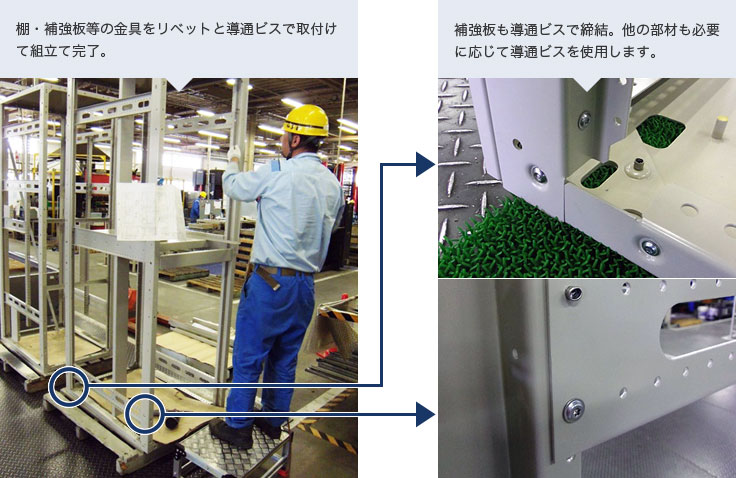

スリット枠の組立工程の紹介
組立て時の必要工具と、部品
| メーカー/条件 | |
|---|---|
| 1.リベッター | ロブテックス製 φ6.4 Sボルト用リベッター |
| 2.リベット | ロブテックス製 φ6.4 Sボルト |
| 3.ドライバードリル | 締付けトルク7.25Nm以上 |
| 4.導通ビス | MSM社製 導通タッピングビス |
