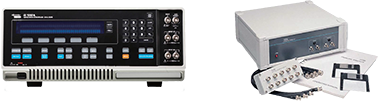

Solartron Analytical製品誘電体測定システム
インピーダンスアナライザー単体では、低導電性材料、低誘電損失材料の正確な測定はできません。誘電体インターフェ―ス1296Aとインピーダンスアナライザーを組み合わせた誘電体測定システムは、低導電性材料のZ>100ＴΩのインピーダンス測定と低誘電損失材料のtanδ<10-4のタンデルタ測定が可能です。
本システムは、半導体、ポリマー、セラミックス、誘電材料、ディスプレイ材料などの高抵抗な材料の特性把握に最適です。
特長
- Z>100TΩ(1014Ω)のインピーダンスを測定できます。
- tanδ<10-4の誘電損失のタンデルタ（tanδ）を正確に測定できます。
- 10μHz～10ｍHzの広範な周波数範囲です。
- お客様のニーズに合わせて、インピーダンスアナライザを1260A/1255B/1250E/1253Aから選択できます。
- 豊富な温度制御オプションをご用意しています。
温度制御オプション
Model 129610A LHe LN2 クライオスタットシステム
5K～600Kまでの温度範囲でインピーダンスを測定できるシステムです。本システムは、不活性で乾燥した交換ガス（ヘリウムなど）の雰囲気下にサンプルを置くことができるので、冷却剤の影響を受けない構造設計となっています。測定温度範囲によって、液体窒素または液体ヘリウムを冷却剤として選ぶことができます。
Model 12962A, 12963A, 12964A 室温サンプルホルダー
- 12962Aサンプルホルダ－は、固体材料を室温の条件下で、正確にインピ－ダンスを測定できるように設計されています。
- 12963A電極キットには、10、30、40mm の3種類のホルダ－をご用意しています。
- 12964A液体サンプルホルダ－は、少量の液体または粉末の試料の測定に最適です。
Model 129620A 高温度試験システム
129620Aと129621A/B/Cサンプルホルダーを組み合わせることで、包括的な試験機能を備えた高性能な温度制御システムを実現しました。また、本システムとユ－ロサ－モ製2000シリーズの温度コントロ－ラと組み合わせることで、1200℃までの広範囲な温度を制御することができます。

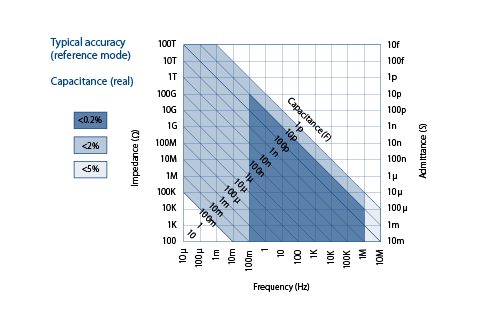

基本仕様
| 組み合わせ | 1296A+1260A / 1255B | 1296A+1250E | 1296A+1253A |
|---|---|---|---|
| 周波数範囲 | 10μHz～10MHz | 10μHz～65kHz | 10μHz～20kHz |
| 振幅 | >7V rms | >10V rms | >10V rms |
| DCバイアス | >±40V | >±10V | >±10V |
| 電流測定範囲 | 1fA～100mA | ||
| tanδ測定範囲 | <10-4～103（reference mode） | ||
| インピーダンス測定範囲 | 100Ω～>100TΩ（1014Ω） | ||
| キャパシタンス測定範囲 | 1pF～>0.1F | ||
| 測定結果パラメータ | Z：インピーダンス、Y：アドミッタンス、ε：誘電率 C：キャパシタンス、tanδ | ||
| ソフトウェア | SMaRT | ||
| HA1296A基本仕様 | |||
| 電源電圧 | 85VAC～264VAC | ||
| 消費電力 | 最大30VA | ||
| 質量 | 5.5kg | ||
| 寸法（W×H×D） | 340mm×120mm×300mm | ||
| 動作温度 | 10～30℃ | ||
