リペア部門回転機リペアの工程
巻線形誘導電動機のオーバーホール工程を工場搬入から、出荷試験まで 紹介します。 事故で搬入された場合 分解・調査の段階で故障原因を追究し、再発防止への提案をお客様へ行っています。 確かな品質基準に基づき作業を進め、信頼される品質の作り込みを行っています。

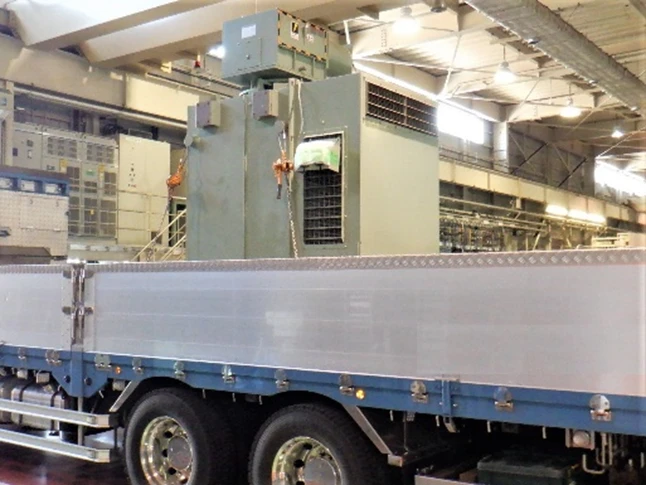

01 工場搬入
![工場搬入](/mkc/business/images/1-1_ph05.png)
![工場搬入](/mkc/business/images/1-1_ph06.png)

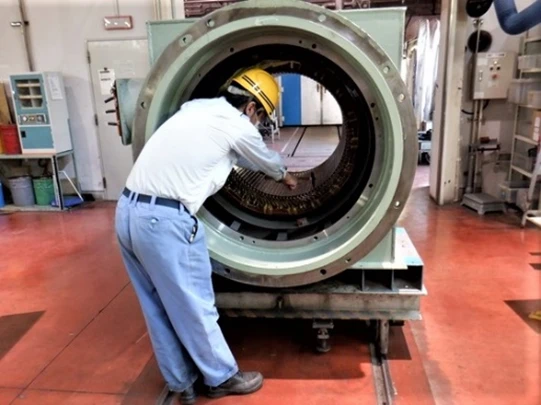

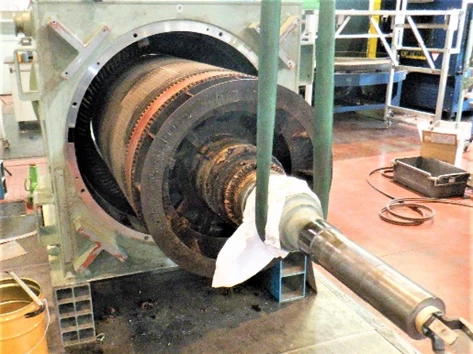

02 分解調査 (受入検査)
搬入後 受入検査を行います。その後 分解へ。分解工程ごとに 搬入機の状況を確認しオーバーホール作業を進めていきます。
![受入検査](/mkc/business/images/1-1_ph07.png)
![受入検査](/mkc/business/images/1-1_ph08.png)
![受入検査](/mkc/business/images/1-1_ph09.png)
![受入検査](/mkc/business/images/1-1_ph10.png)
![受入検査](/mkc/business/images/1-1_ph11.png)

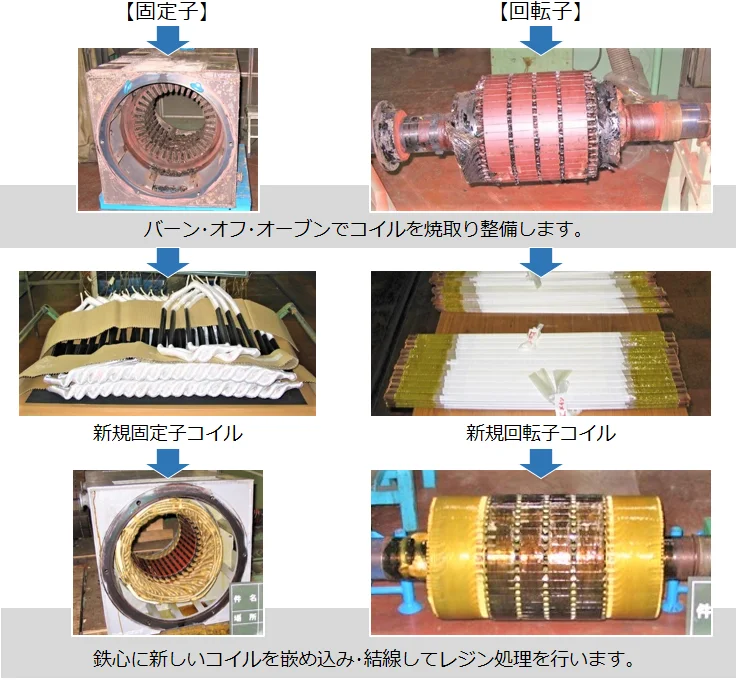

03 コイル抜取・巻替(コイルを新規に巻替える場合)
![固定子](/mkc/business/images/1-1_ph12.png)

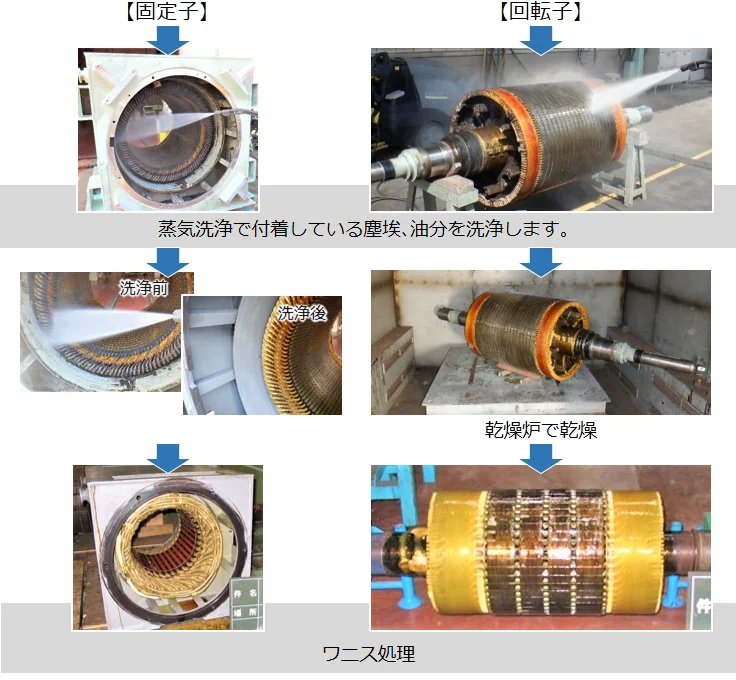

03 コイル洗浄・整備 (コイルを流用する場合)
![固定子](/mkc/business/images/1-1_ph13.png)
04 部品 補修・整備
分解後 部品ごとに整備して 再塗装や修正加工を行います。

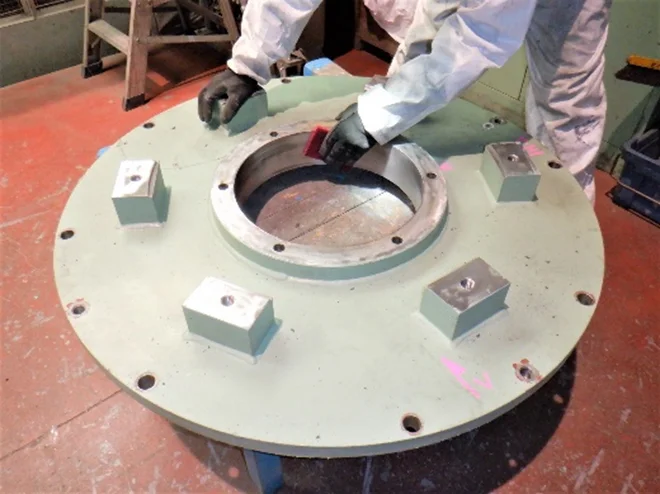

![ブラケット(素地調整・再塗装)](/mkc/business/images/1-1_ph16.png)
ブラケット(素地調整・再塗装)

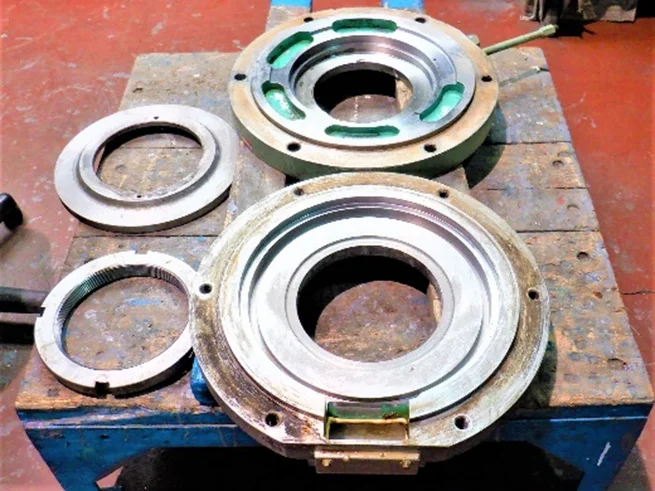

![軸受箱(整備・修正加工)](/mkc/business/images/1-1_ph17.png)
軸受箱(整備・修正加工)

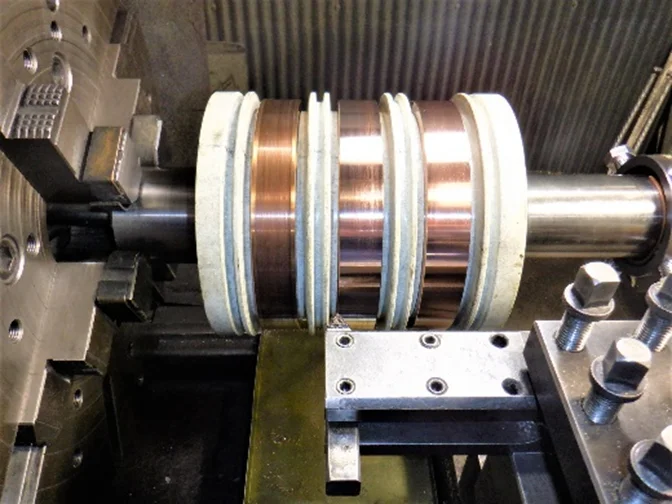

![スリップリング(削正_旋盤加工)](/mkc/business/images/1-1_ph18.png)
スリップリング(削正_旋盤加工)
05 部品交換
消耗品や傷んだ部品を新しい部品に交換します。

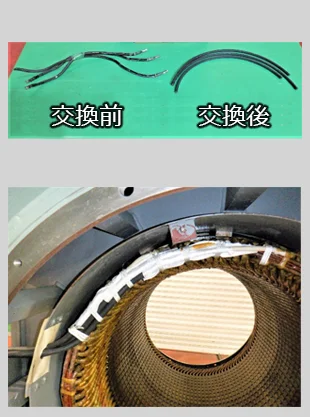

![口出し線交換](/mkc/business/images/1-1_ph19.png)
口出し線交換

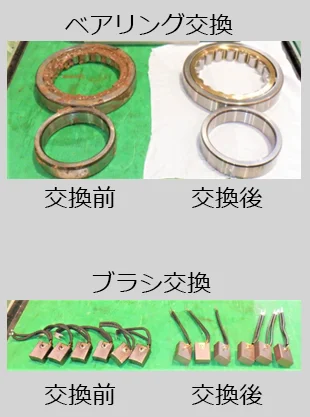

![軸受箱(整備・修正加工)](/mkc/business/images/1-1_ph20.png)
部品交換

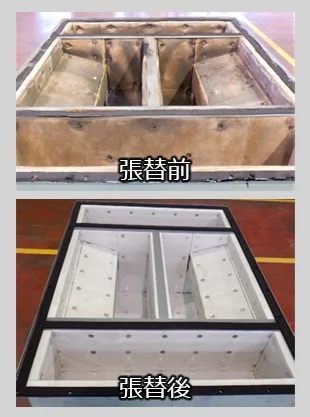

![吸音材(サイレンサ部)張替](/mkc/business/images/1-1_ph21.png)
吸音材(サイレンサ部)張替

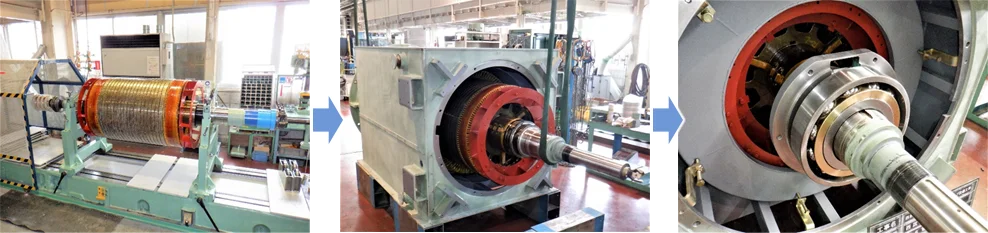

06 組立・調整
整備を行った部品を組み上げます。

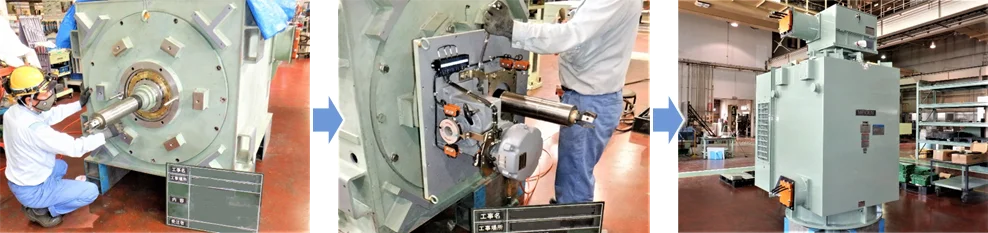

![組立・調整<](/mkc/business/images/1-1_ph22.png)

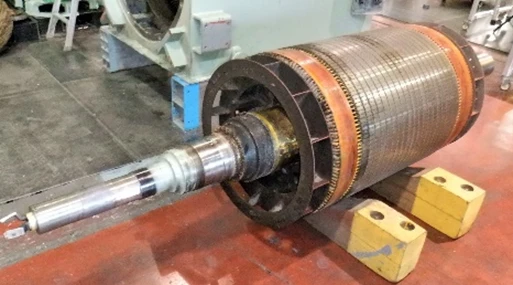

回転子バランス調整
回転子挿入
ベアリング取付
![組立・調整<](/mkc/business/images/1-1_ph23.png)
ブラケット取付
集電装置取付
組立完了
07 試験
出荷前に電動機を運転して 各種試験を行います。

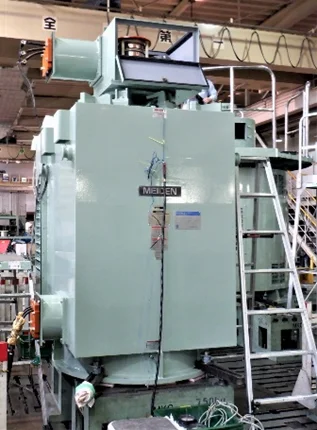

![試験中の電動機](/mkc/business/images/1-1_ph24.png)
試験中の電動機

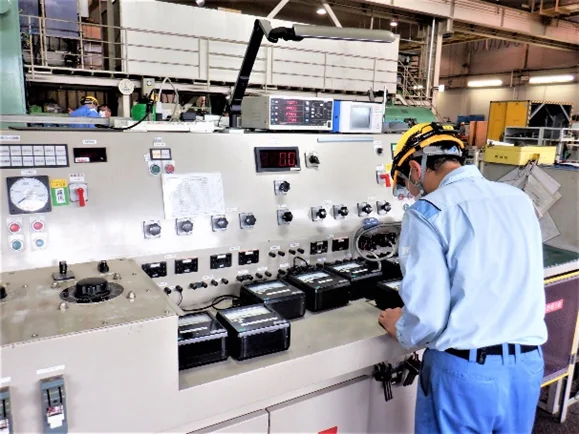

![特性試験](/mkc/business/images/1-1_ph25.png)
特性試験

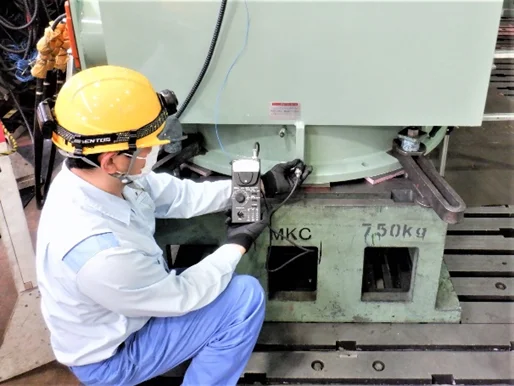

![振動測定](/mkc/business/images/1-1_ph26.png)
振動測定

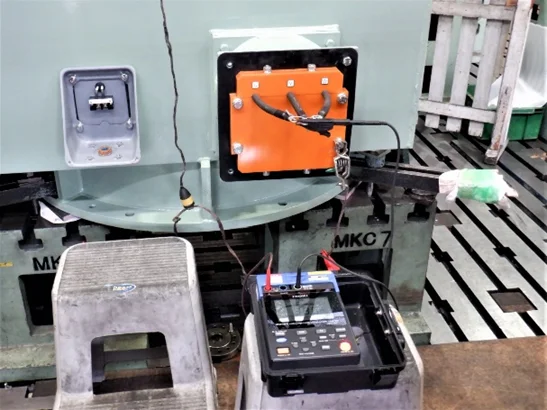

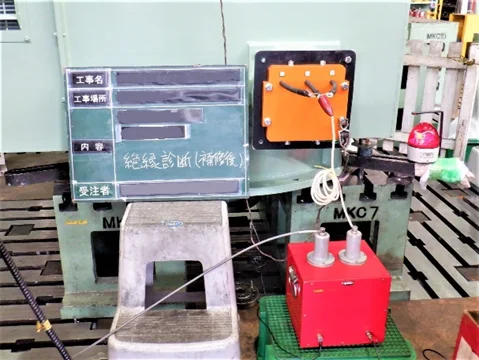

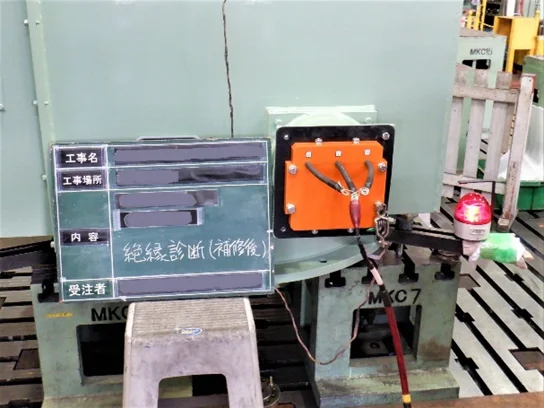

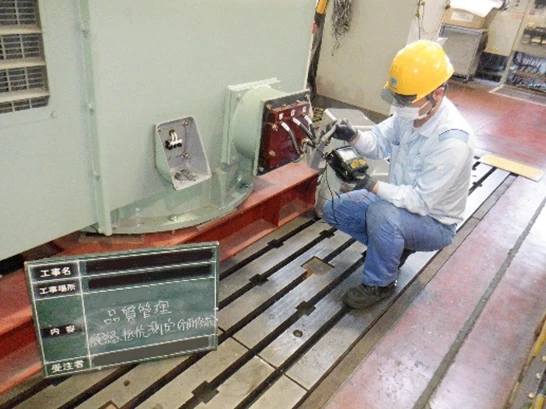

![絶縁診断測定](/mkc/business/images/1-1_ph27.png)
![絶縁診断測定](/mkc/business/images/1-1_ph28.png)
![絶縁診断測定](/mkc/business/images/1-1_ph29.png)

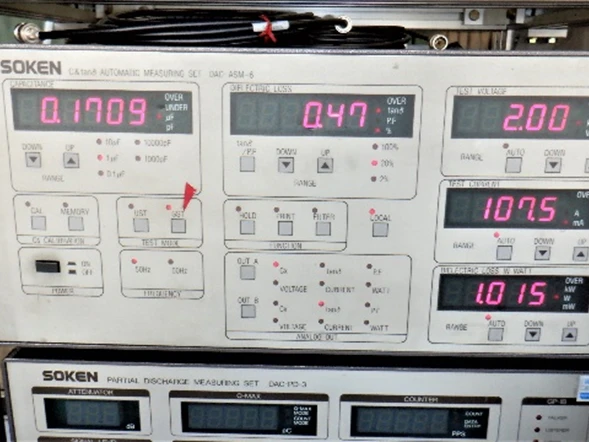

絶縁診断測定(高圧機のみ実施): 直流吸収試験・交流電流試験・誘電正接試験・部分放電試験
08 出荷整備

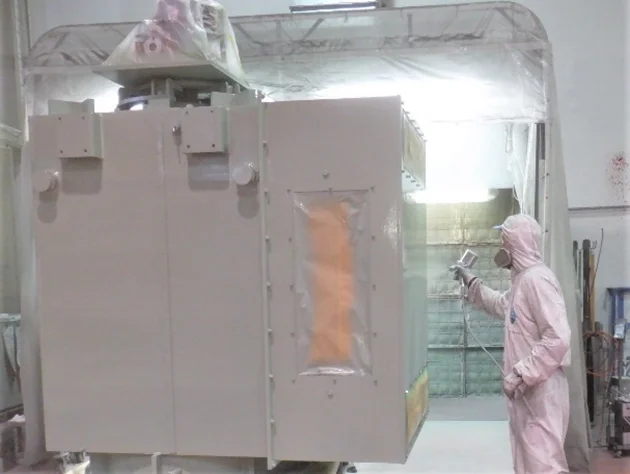

出荷前に全体塗装を行います。

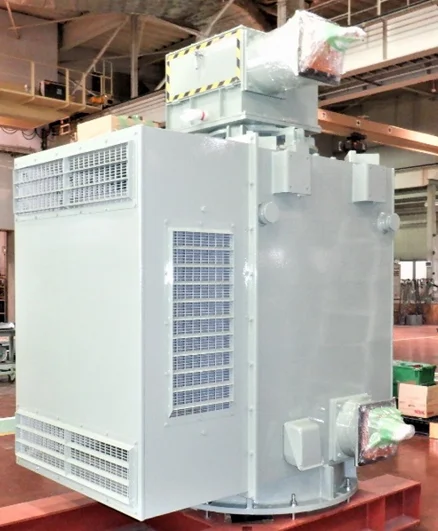

![完成塗装(吹付塗装)](/mkc/business/images/1-1_ph30.png)
完成塗装(吹付塗装)
09 出荷

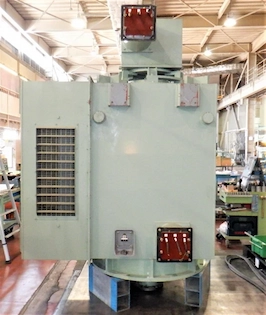

![完成](/mkc/business/images/1-1_ph31.png)
完成
