板金加工、塗装板金加工
配電盤、制御盤を主力製品とし、展開作業から筐体組み立てまでを行っております。
加工方法等、お気軽にご相談下さい。
原子力向け剛構造盤の製作も行っております。
ご要望により工程写真等にも対応いたします。
特長
- 配電盤、制御盤を主力製品とした板金加工
- 展開作業から筐体組み立てまでを実施
板金工程

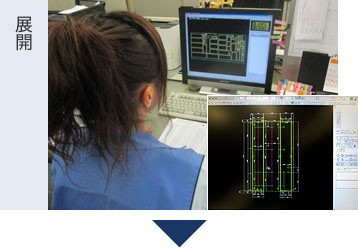

展開
構造設計図面を基に、アマダソフト（AP100,WinNEST）を使用し、展開（NCデータ作成）から素材抜き用の配置決めまでを行っております。
汎用性の高いdxf,,dwgデータの他に紙図面でのお客様対応も可能となっております。

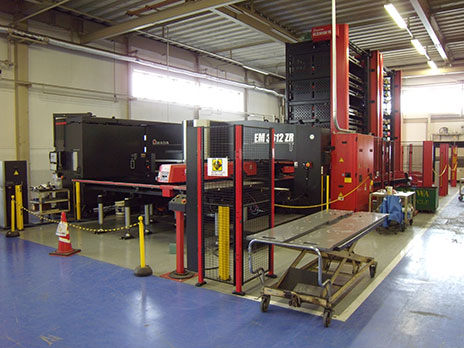

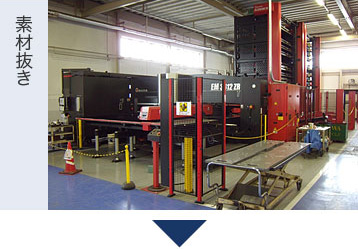

素材抜き
素材抜きの他に、M8バーリング加工や成形加工などにも対応いたします。
また、自動金型交換機を保有している為、24時間稼働が可能で、短納期にも対応できます。
機械精度も高く精密板金にも対応可能です。（機械精度±0.1mm）

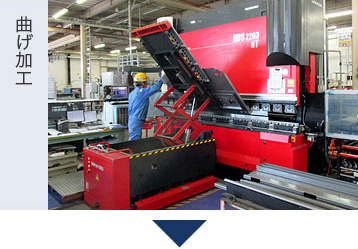

曲げ加工
長さ3,200mm（2,200kN・m）まで対応可能な大型ベンダーを保有しております。
熟練の作業者により難易度の高い曲げ形状にも対応できます。
SUS・アルミにも対応可能

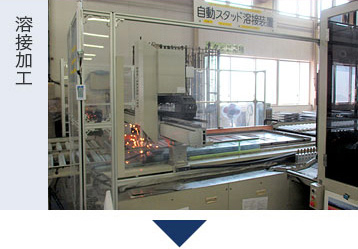

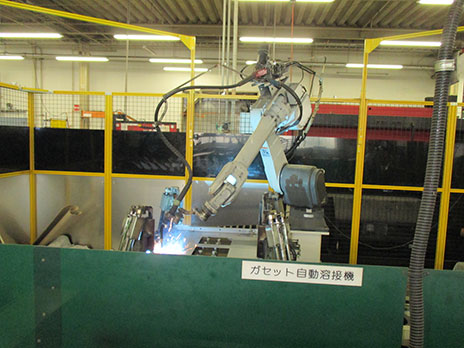

溶接工程の自動化
溶接ロボットの導入により高い生産性と品質を確保しています。
＜溶接ロボット＞
・処理能力：50面／日
＜スタッド溶接機＞
・外ネジ・内ネジとも溶接可能
・CADデータとの連動可能
・最大加工サイズ1400mm×2500mm
・機械精度±0.1mm

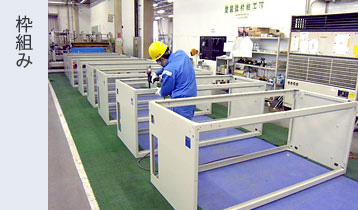

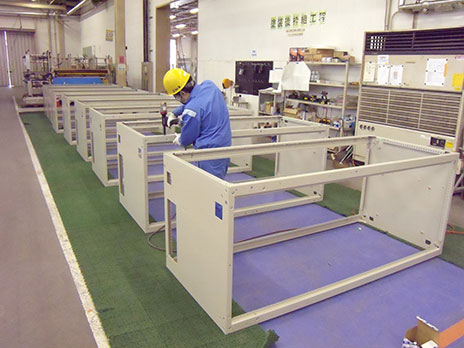

枠組み
筐体部の組立をリベットにて締結。
高強度リベットを使用しており、耐震性（1.5G以上）も確保されています。
仕様一覧

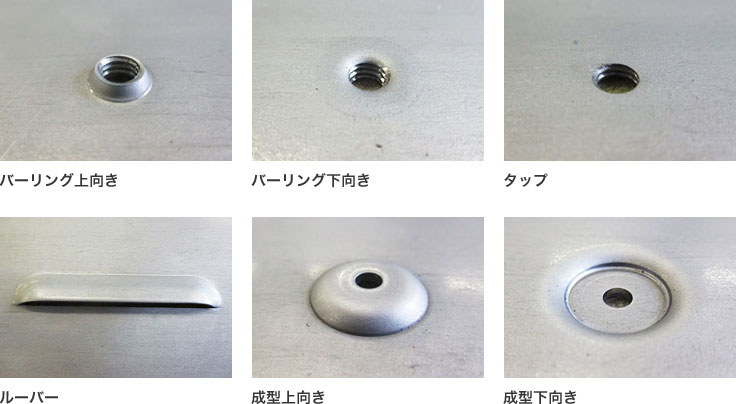

成形加工

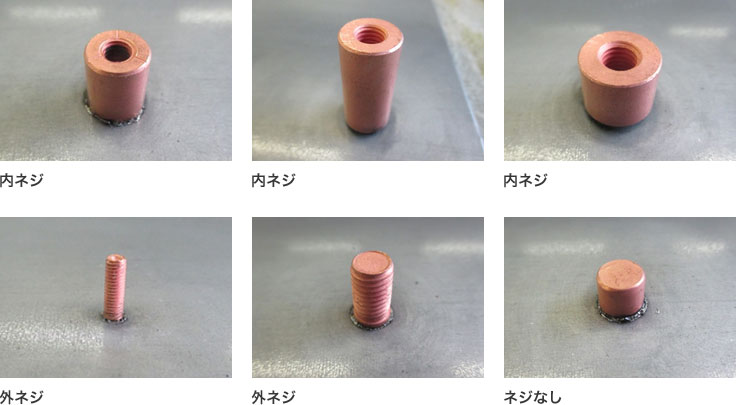

スタッド
主な設備と加工サイズ
主な設備
| 設備名 | 仕様 | 台数 | ||
|---|---|---|---|---|
| 板金 | NCタレットパンチングプレス （自動板金型交換装置付） |
EM3612ZRT | 30t | 1台 |
| NCベンダー | 35t～220t | 6台 | ||
| スタッド自動溶接機 | 1台 | |||
| ガセット自動溶接機 明電舎製 | 1台 | |||
| アイアンワーカー | IW-45 | 45t | 1台 | |
| シャーリングマシーン | DCT2524 | 25t | 1台 | |
| コーナーシャー | 10t | 2台 | ||
| セットプレス | SP-30II | 1台 | ||
| バンドソー | SSP-360D | 1台 | ||
加工サイズ
| 材質 | 板厚 （mm） |
サイズ （mm） |
|---|---|---|
| SPHC | t0.8～t3.2 | 5x10 （1524×3048） |
| SGHC | t1.6～t3.2 | 5x10 （1524×3048） |
| SUS | t1.0～t6.0 | 4x8 （1219×2438） |
| ヘアライン | t2.0～t3.0 | 4x8 （1219×2438） |
| AL | t2.0～t5.0 | 4x8 （1219×2438） |
| SSOO | t4.5～t6.0 | 4x8 （1219×2438） |
板金塗装部 資格一覧
| 資格 | 取得者人数 | ||
|---|---|---|---|
| 国家資格 | 毒物劇物取扱者 | 1 | |
| 危険物取扱者 | 甲種 | 1 | |
| 丙種 | 1 | ||
| 乙4種 | 7 | ||
| 技能検定 （免許あり） |
板金 | 曲げ板金作業 1級 | 5 |
| 曲げ板金作業 2級 | 8 | ||
| 機械板金作業 1級 | 4 | ||
| 機械板金作業 2級 | 5 | ||
| 塗装 | 金属塗装作業 1級 | 3 | |
| 金属塗装作業 2級 | 7 | ||
| 噴霧塗装 1級 | 1 | ||
| 防錆管理士 | 1 | ||
| 電気機器組立 | 配電盤・制御盤組立 1級 | 2 | |
| 配電盤・制御盤組立 2級 | 2 | ||
| 電気製図 | 配電盤・制御盤組立 1級 | 2 | |
