無人搬送車システム超低床リフト式AGV (3MS-S8)
低床カゴ台車や足付架台の下に潜り込んで搬送する、高さ132mmの超低床＆パワフルな許容荷重800kgのリフト式AGVです。
製品特長

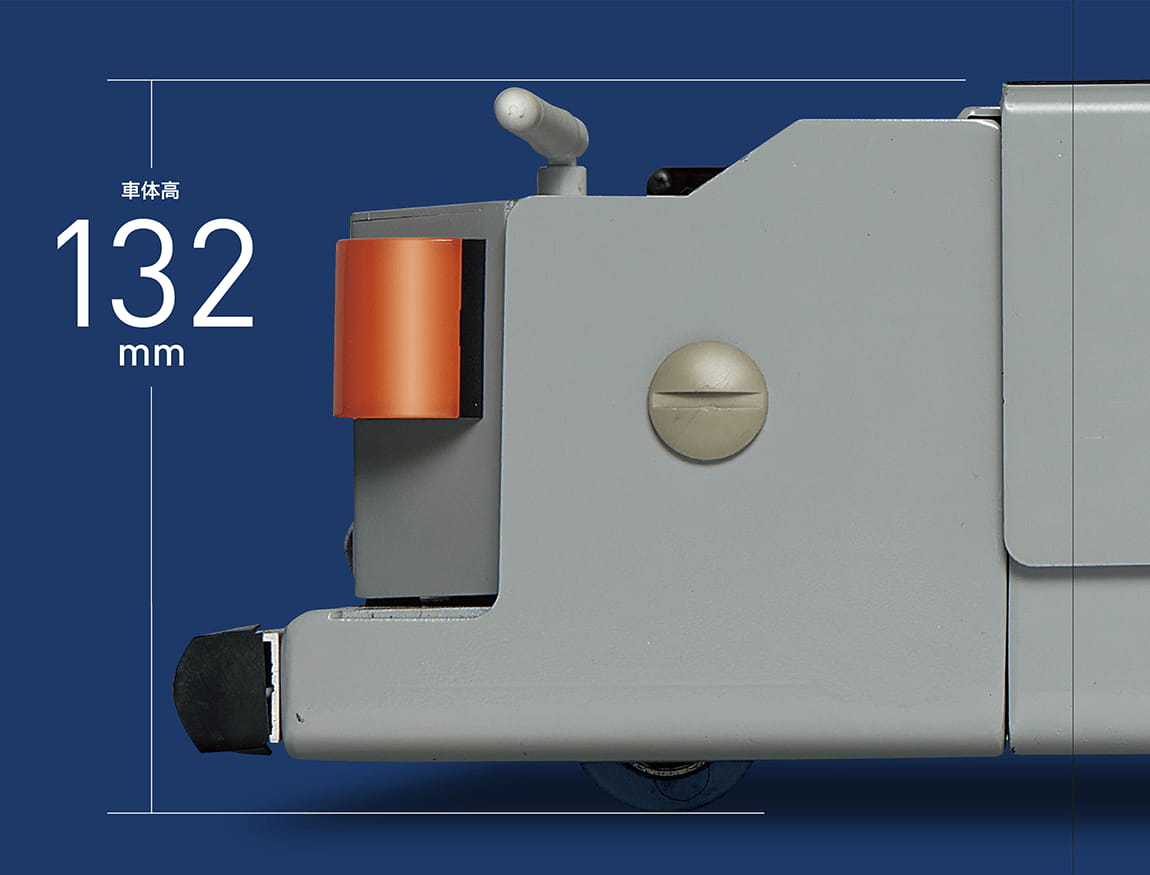

- 車体高132mmと超低床化により、Φ100mmの小径キャスタ台車や低床カゴ台車・足付架台の搬送が可能です。

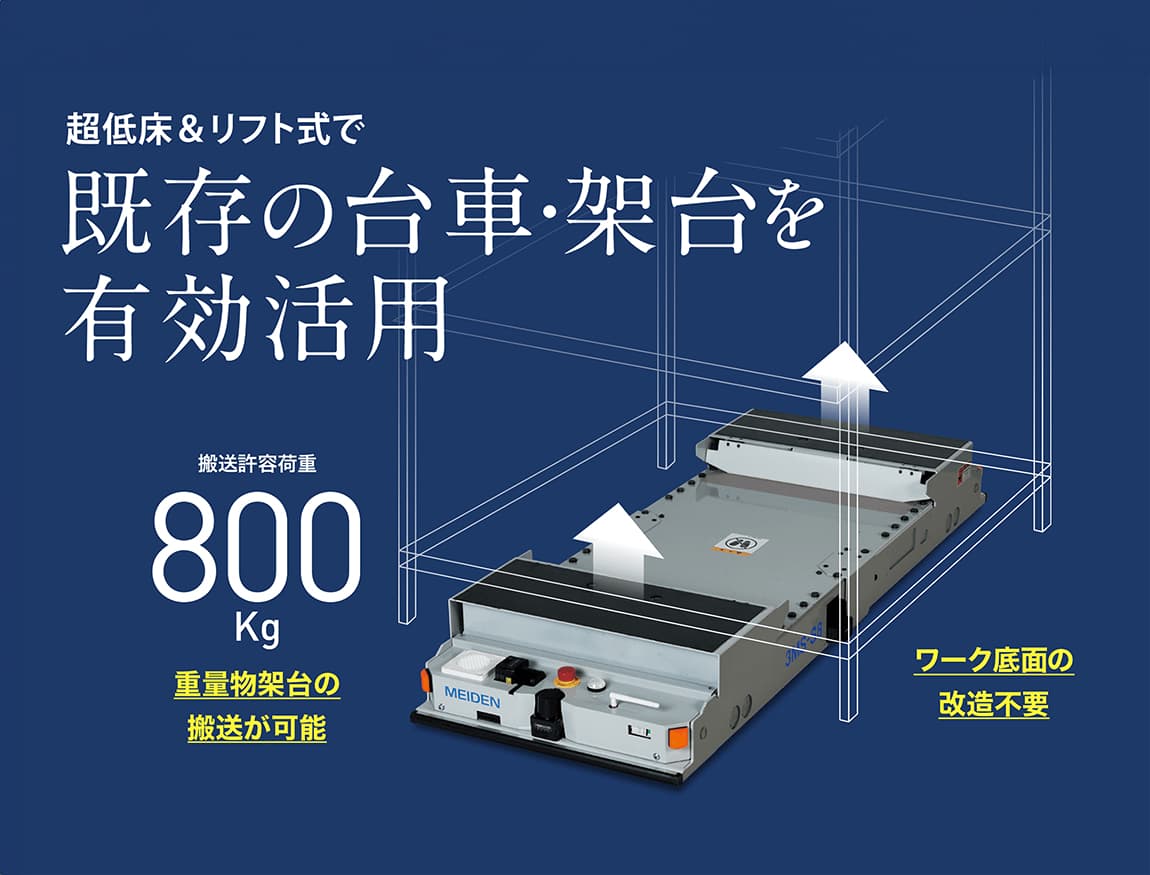

- 搬送許容荷重は800kgとパワフルです。独自のリフト方式を採用し、低床化と高ストローク、高耐荷重を実現しました。
- 対象ワークをリフトアップして搬送するのでワーク底面の改造が不要です。
- 停止精度は±10mmと高精度です。正確に対象ワークの下に潜り込みリフトアップすることで、安定した搬送を実現します
- 交差点制御を行い、多数台運転が可能です。ルートが交差する箇所の走行制御を制御盤で一括管理するので、複数台でも安定した運用が可能です。
- 自動充電を標準採用しました。待機中に自動で充電するので、24時間稼働センターに最適です。
用途・ソリューション
１．対象ワーク
２．適用例
- 入荷場から保管エリアにカゴ台車・足付架台を仕分け搬送
- 保管エリアから物流加工エリアや出荷場にカゴ台車・足付架台を自動搬送
- 工場内で材料保管エリアから加工ラインに材料パレット・架台を自動搬送
仕様一覧
| 型式 | 3MS-S8 |
|---|---|
| 許容積載質量 | 800kg |
| 誘導方式 | 磁気誘導 |
| 駆動・操だ方式 | 二輪速度差操だ方式 |
| 進行方向 | 前進／後進／スピンターン／R走行 |
| 最高走行速度 | 前後進60m/min スピンターン15m/min R走行30m/min |
| 最小旋回走行半径 | 700mm 速度30m/min以下 |
| 停止精度 | ±10mm（前後） 停止前車両速度8m/min |
| 車体寸法 | W510×H132×D1450mm |
| リフタストローク | 63mm |
| 登坂能力 | 2％（連続5m） |
| 電源 | リチウムイオンバッテリ 自動充電式 |
| 使用環境 | 温度0～40℃ 湿度20～80RH（結露なきこと） |
| 走路条件 | 段差2mm以下、溝幅10mm以下、うねり5mm以下 |
| 安全装置 | 非常停止ボタン／前後バンパ／前後障害物センサ／異常表示灯／ウィンカー／警報器／運転準備回路・スイッチ※1／コースアウト検出／オーバースピード検出／オーバーラン検出／バッテリ電圧監視機能／在荷センサ／ワーク検知センサ※1／スピンターン監視用障害物センサ※1 |
※1 オプション
